Maken
van "fish-eye" hemelscans
Combinatie van camera, lens en software
Door: Reinier C. Ott
Algemeen:
Voor iedere astronoom is de hemel hét
werkgebied. Met een telescoop is het mogelijk er een klein stukje van die hemel
specifiek te bestuderen. We stellen ons daarbij vaak als doel om met behoorlijke
vergrotingen te werken. Omgekeerd zullen er groothoek lenzen moeten worden
gebruikt wanneer een groter deel van de hemel in een keer geobserveerd moet
worden. Thans zijn er tegenwoordig voor relatief lage prijzen speciale super
groothoek lenzen verkrijgbaar waarmee het mogelijk is de totale hemel (van
horizon tot horizon) in één afbeelding vast te leggen. Met deze bijzondere
groothoeklenzen, ook wel fish-eye lenzen genoemd, kunnen zeer nuttige dingen worden gedaan.

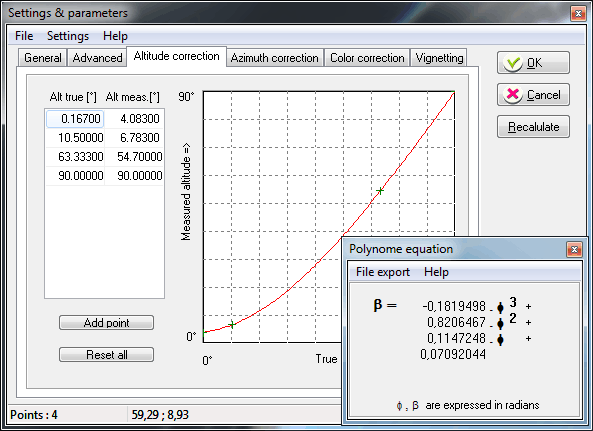

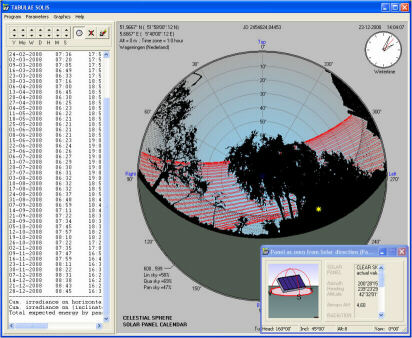

Fig1. Use interface of FESA ; een free ware software programma om fish-eye
hemelfoto's te bewerken.
Samenspel
met een camera:
Met een combinatie van een geschikte (digitale) camera en een fish-eye lens, al
dan niet met benodigde adapter ringen aan elkaar verbonden, wordt een waardevol
instrument verkregen waarmee opnamen van de gehele hemel kunnen worden gemaakt.
De aldus verkregen foto’s kunnen voor diverse toepassingen worden
gebruikt. Een voorbeeld hiervan is de bepaling van het percentage invallend
daglicht voor de locatie waar de foto is gemaakt. Zo is het onder andere
mogelijk om het vrije uitzicht de hemel vast te leggen en daarmee dus ook de
lokale horizon. (zie hiervoor ook:
artikel “Hemelscanner” , Mikroniek NVPT , feb. 2002) Dit heeft als nut om in een
dicht (bebouwde) omgeving de keuze van een goede waarnemingslocatie te
voorspellen om onbelemmerd astronomische gebeurtenissen te kunnen observeren.
De
opstelling:
Mechanisch zijn er 2 zaken in ieder
geval belangrijk om bruikbare hemelscans met een fish-eye lens te maken:
1e
De lens moet zo nauwkeurig mogelijk verticaal worden opgesteld. (met de
optische as richting het zenit1)
2e De oriëntatie op het geografische noorden moet bekend zijn.
Voor
de opstelling heb ik een camera van Sony gebruikt (DSC V1 2) deze heeft een
resolutie van 5.1 M pixels en 4x optical-zoom. De Japanse firma Raynox levert
voor deze camera een geschikte fish-eye lens (DCR-CF-185 PRO) . Dit is een lens
met een beeldhoek van 185° ! en kost ongeveer 350 Euro. Met een speciaal
bijgeleverde adapterring kan deze eenvoudig op de Sony camera worden bevestigd.
Let er overigens wel op dat alleen deze lens meer dan een halve kilo weegt en
daarmee zal de camera snel topzwaar worden. Een goede ondersteuning is daarom
erg belangrijk.
1)
Denkbeeldig punt aan de hemel dat zich precies recht boven de waarnemer
bevindt.Uiteraard is het zenit voor iedere plaats op Aarde verschillend, het is
geen vast punt. De hoogte aan de hemel wordt vaak in graden gegeven. 0° hoogte
vormt de horizon, terwijl het zenit een hoogte van 90° heeft.
2)
Intussen is deze camera niet meer verkrijgbaar en ook de directe opvolger DSC
V3 is niet meer leverbaar. Thans (2010) leverbaar is SONY DSC HX1 (CMOS, 9.1
Mpix , 20x optische zoom). Helaas heeft Raynox recent geen
testen gepubliceerd met deze camera , en e.v.t. adapter-ringen zijn dan ook niet
verkrijgbaar. Ook de camera schroefdraad van Sony is merkwaardig te noemen
M57 x 0,75 (i.p.v. veel gebruikelijker draad M56 x 0,75) Echter door
zelf testen blijkt dat de SONY DSC HX1 toch prima geschikt is in
combinatie met de DCR-CF-185 PRO van Raynox. (Geeft bij volledig uit-zoomen een
full 180° circulair fish-eye beeld en is daarmee geschikt om te gebruiken met
FESA , (wel dient deze combinatie opnieuw geijkt te worden met FESA , zie verder
op in dit artikel) Voor degenen die de Raynox DCR-CF-185 PRO ook willen
koppelen aan de SONY DSC HX1 kan de werktekening onder aan de site
raadplegen)
Het
meest handige is het om de camera te monteren op een statief waarin een aantal
justeerschroeven zijn ondergebracht teneinde de lens zo nauwkeurig mogelijk op
het zenit te richten. Gelukkig zijn er de laatste jaren in de detailhandel
eenvoudige waterpas instrumenten, voor een paar tientjes, verkrijgbaar. Deze
instrumenten compleet met statief en toebehoren worden doorgaans verkocht voor
allerlei klussen in en om het huis.

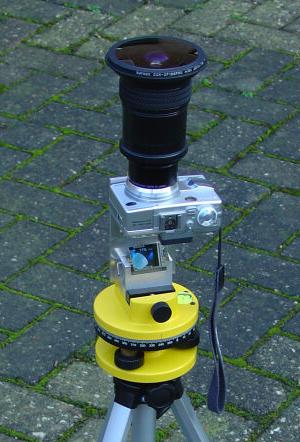

Fig. 2: De fish eye lens gericht op het zenit.
Zo bemachtigde ik een dergelijk compleet laserwaterpas instrument (EPT97A) bij een Gamma filiaal voor niet meer dan 29 Euro . Het bijgeleverde statief met de montering doet uitstekend dienst voor de camera opstelling.
Het enige dat moet worden gemaakt is een verbindingsdeel om de camera te verbinden met het statief. Het is handig om hierin een kantelbaar spiegeltje op te nemen om tijdens het bedienen van de camera te allen tijde het display (wat dan aan de onderzijde komt te zitten) toch goed te kunnen aflezen. Om de fish-eye lens goed naar het zenit te richten moet de gehele opstelling middels de 3 justeerknopen, die op de montering zitten, waterpas worden gesteld. Gebruik hiervoor niet de ingebouwde dooswaterpas libel, Deze is voor dit doel te onnauwkeurig en mist bovendien mist de werkelijke relatie met de fish-eye lens. Beter is het om het waterpas niveau direct op de lens zelf te meten. Hiervoor heeft de Fish-eye lens van Raynox het grote voordeel dat er een gedefinieerde mechanische rand is waarop een speciale, voor dit doel geconstrueerde geïntegreerde kap met waterpas libel kan worden geplaatst.
Fig. 3: De lens wordt waterpas gesteld.
Waterpassing:
Raynox heeft voor het uitlijnen geen
accessoires in de handel die waterpassing van de lens mogelijk maken. Althans ik
heb tot dusver niets kunnen vinden. De speciale kap zal dus zelf vervaardigd
moeten worden. Een draaibank en een schijf PVC zijn onontbeerlijk om de kap te
vervaardigen. (Zie voor een werktekening : bijlage I)
Voor
de waterpaslibel zult U misschien even op zoek moeten. Mogelijk bent U nog in
bezit van een oud instrument, dat verder geen waarde meer heeft, dat dit
onderdeel kan leveren. In dat geval zal de werktekening mogelijk een beetje
moeten worden aangepast.
De
werktekening is gebaseerd op het type CGF-25 van de Engelse firma
“Level developments Ltd “ Deze professionele libel, voor een prijs
van £4.87,
heeft een nauwkeurigheid van 36’ / 2 mm verplaatsing van de luchtbel. Het
verdient wel de aanbeving om de nauwkeurigheden op de tekening aan te houden
daar dit straks van invloed is op de metingen. Wanneer de kap gereed is het
handig om deze al direct op de fish-eye lens te plaatsen. En kan daarom de
standaard bijgeleverde stofkap vervangen.
Het
is heel eenvoudig om te controleren of de waterpas libel na montage staat
uitgelijnd tegenover het aanlig vlak van de fish-eye lens. Hiertoe wordt de lens
middels de geplaatste kap “water pas” gesteld en daarna wordt de kap t.o.v.
de lens een halve slag verzet. Wanneer de luchtbel nog steeds in het midden
staat is de kap klaar voor gebruik en heeft dan de optimale nauwkeurigheid.
De
laatste voorbereidingen:
Nadat het geheel is opgesteld en waterpas is gesteld kan met de opnamen worden
om de begonnen. Toch moeten hiervoor een paar spelregels in acht worden genomen.
Zorg er te allen tijde voor dat het lensoppervlak schoon en stofvrij is. Het
blijkt dat kleine stofjes als een onscherp object zichtbaar worden op de foto's
. Gebruik bij voorkeur een kameelharen schone kwast om stof weg te vegen.
Hoewel de camera is voorzien automatisch instellingen, verdient het de
aanbeveling om over te gaan op handbediening. Gebruik bij voorkeur een klein
diafragma wanneer er dichtbij de opstelling voorwerpen bevinden.
Ook is het raadzaam automatisch ontspanner van de camera te gebruikten. U zult
ervan versteld staan dat U wel erg ver moet wegduiken om zelf geen onderdeel te
worden van de gefotografeerde hemel. Om volledig circulaire opnamen te maken en
daarbij de volledige 180° van de hemel te benutten dient er voldoende te worden
uitgezoomd. (De camera-instructie vertelt hier meer over)
De
(eerste) opnamen:
Wanneer er eenmaal foto's worden
gemaakt, is direct te zien dat er nogal wat afwijkingen zijn opgetreden.
Behoudens enige kleurschifting en vignettering3 valt direct op dat de
beeldinformatie aan de horizon (de circulaire rand van de foto) vaak nogal wat
in elkaar gedrukt is, terwijl de hemel in het verlengde van de optische as ten
volle wordt afgebeeld. Dit maakt dat er dus geen evenredig verband bestaat
wanneer de gefotografeerde hoogte wordt vergeleken met de werkelijke (hoek)
hoogte. Op zichzelf is dit (niet lineaire) verschijnsel te verwachten en kent
bovendien twee aspecten:
1e Nabij de horizon moet het licht 90° door het lenzenstelsel worden afgebogen, hetgeen de maximale prestatie van de lens vergt. Hierbij treden (ontoelaatbare) afbeeldingsfouten op. (Veel) duurdere fish-eye lenzen presteren meer en hebben dan ook een betere horizon afbeeldingskwaliteit.
2e
Hoewel een fish-eye lens enige overeenkomsten heeft met het menselijk oog, kijkt
de fish-eye toch anders naar de hemel dan wijzelf.
Een mens heeft een natuurlijke perceptie om de gezichtseinder uit te
vergroten. (Denk hierbij aan het feit dat de opkomende/ ondergaande volle Maan
groter lijkt in tegenstelling dan wanneer zij zich hoger aan de hemel bevindt).
Hierdoor maakt een afbeelding met een fish-eye lens een nogal vervormde indruk.
Lichtende rand:
Het aardige is overigens dat de foto’s worden gekenmerkt door een
duidelijk gemarkeerde grenslijn, in de vorm van een lichte rand. De helderheid
van deze rand is min of meer evenredig met de belichting van de foto. De rand
wordt gevormd door interne reflecties in de lens en is daarom bij uitstek
geschikt om de foto uit te lijnen daar zij als een lens contante mag worden
beschouwd. Overigens is het niet zodat deze cirkel precies de horizon aangeeft.
Maar kan wel als referentie worden gebruikt voor de benodigde software
correcties.
Oplossing
voor afbeeldingsfouten:
Aan de afbeeldingsfout kan iets worden gedaan aan de menselijke perceptie niet.
Maar dat laatste is ook niet nodig.
3)
Randverzwakking in lichtintensiteit van de gemaakte foto. Ten gevolge van een
reductie van de lichtintensiteit, door het lenzenpakket van de fish-eye,
naarmate lichtstralen verder van de optische as invallen, zal het geproduceerde
beeld een donkere “omlijsting” gaan vertonen.
Fig. 4: Een "geslaagde" foto overdag
binnen de stedelijke bebouwing.
Bewerken
van de scans.
De gemaakte foto's zullen vanaf nu
als "scan" worden betiteld. Het aardige is dat de "verloren"
beeldinformatie nabij de horizon met speciale software binnen zekere grenzen kan
worden hersteld. Zoals besproken wordt deze horizonafwijking gevormd door de
belangrijkste afbeeldingfout van de lens. Maar er kunnen nog meer afwijkingen
zijn. Het is zelfs mogelijk, hoewel de effecten veel kleiner zijn, dat de scan
een draaiing vertoont, afhankelijk in hoeverre het gescande hemeldeel zich
verder naar het zenit begeeft. Het kan ook mogelijk zijn dat er elliptische
afbeeldingen worden gemaakt. Of erger dat er een zekere stochastische
vervormingen optreden afhankelijk van het hemelgedeelte. En dan is nog niet
gesproken over de kleurfouten. Verwonderlijk is dit alles niet . De Raynox
fish-eye is opgebouwd uit een 5 tal lenzen die precies op elkaar georiënteerd
zijn. Lens en uitlijningsfouten veroorzaken al snel vervormingen in de
afbeelding.
FESA
biedt een oplossing:
Het programma FESA is speciaal ontwikkeld om de fish-eye scans te gebruiken in
een diagram waarin hoogte en azimut (= windrichting) eenduidig lineair in bolcoördinaten
worden weergegeven. De bedoeling is om een z.g. equidistante (= met gelijke
afstanden) verdeling te verkrijgen

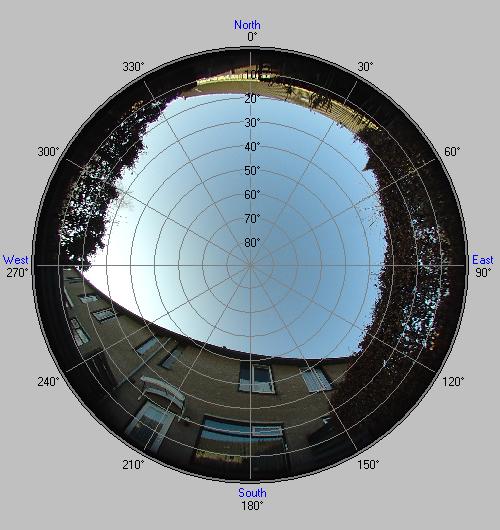

Fig. 5: De gecorrigeerde scan, en georiënteerd
op het noorden
Figuur
5 toont nu duidelijk dat er meer informatie nabij de horizon wordt verkregen
wanneer de foto is bewerkt op hoogtecorrectie. Die correctie van die van de
azimutale fouten vindt plaats doormiddel van specifieke polynoom correctie
functies. De kunst is nu echter om hiervoor een tweetal polynomen (max. 9e
graad) op te stellen die daadwerkelijk ook het gewenste equidistante resultaat
opleveren. Het programma FESA biedt de mogelijkheid om dit zo eenvoudig mogelijk
te doen. Maar het blijft noodzakelijk om de beschikking te hebben over een goede
locatie die kan worden gebruikt als referentie. Gelukkig hoeft een dergelijk
ijking maar eenmalig plaats te vinden omdat zij is gekoppeld aan de lens-camera
combinatie en niet aan de omgeving. FESA bewaart deze instellingen, zodat zij te
allen tijde beschikbaar blijven.
Voor
het opstellen van de hoogte correctie polynoom, kan de positie van een
hemellichaam ’s nachts uitstekend dienst doen. Gedurende de nacht dienen er
een aantal opnamen te worden gemaakt waarvan U de tijd steeds nauwkeurig
noteert. Uit uw geografische positie en deze waarnemingstijdstippen zijn de
hemelposities van het betreffende hemellichaam met hoge nauwkeurigheid terug te
rekenen. Een nadeel van deze methode is dat U een groot deel van de nacht moet
opblijven om een gevarieerd aantal meetpunten te verkrijgen.
Een
andere methode is misschien wat onnauwkeuriger maar beslist eenvoudiger en
sneller uit te voeren is een meting van de (hoek) hoogte van een markant object
in de stedelijke bebouwing.
Gelukkig
kent mijn woonplaats Wageningen, een aantal flatgebouwen, van 16 verdiepingen
hoog, waarvan de woonlagen keurig en opvallend zijn gescheiden met galerijen.
Deze scheiding van de verdiepingen is in ieder geval een goede maatlat.
Het idee is om de fish-eye combinatie op een vaste afstand van het gebouw op te stellen. (Bijvoorbeeld op 25 meter afstand; dan zijn parallax fouten voor de camera verwaarloosbaar) Het is prettig als de totale hoogte van het flatgebouw bekend is. Anders kan met een gradenboog, een touwtje, met daaraan een gewichtje een eenvoudige hoekmeter worden gemaakt om hoogte van de dakrand te meten. Stel U meet de dakrand van de flat op 60°. Dat betekent met de verdiepingen als schaalverdeling (let op: niet lineair!) , in mijn geval met een totaal aantal van 16, er een cumulatieve hoogtehoek per verdieping i kan worden berekend uit
Hiermee
zullen er doorgaans voldoende meetpunten worden gevonden om een betrouwbare
ijking te maken.
FESA
heeft uiteraard ook allerlei gereedschappen aan boord om een min of meer
willekeurige fish-eye opname, te centreren, te oriënteren op het noorden en
indien noodzakelijk verder uit te lijnen

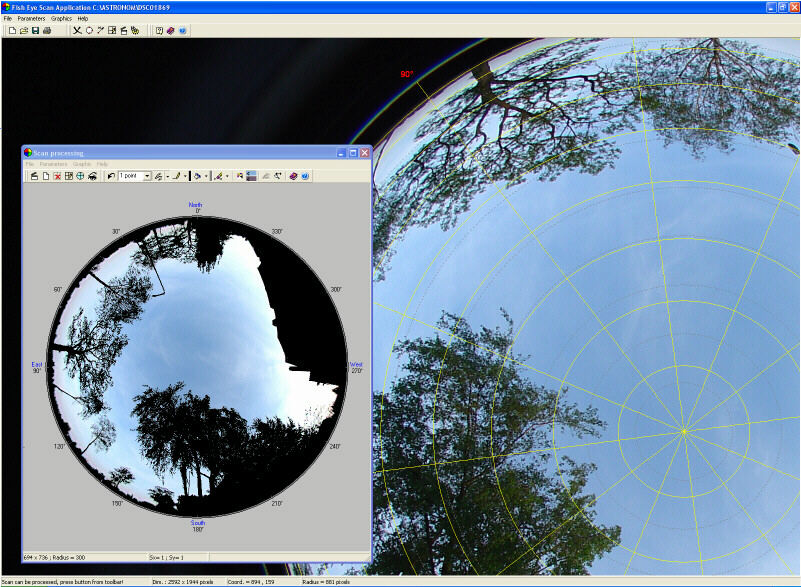

Fig. 6: De scan is voorzien van een raster en
oost-west gespiegeld
Nadat
FESA alle benodigde uitlijning en correcties heeft voltooid kan het resultaat
verder worden opgemaakt. (zoals is te zien in figuur 6)
Met
de alsmaar toenemende mogelijkheden van de verkrijgbare digitale camera’s is
getracht om zo min mogelijk restricties te stellen aan de afmetingen van de
foto’s die met FESA kunnen worden bewerkt. Thans zijn foto’s gemaakt met een
oplossend vermogen van 5.1 Mpixel (2595x1944 beeldpunten) die probleemloos door
het programma konden worden geleid.
Zoals
vermeld wordt de kern van FESA gevormd door algoritmen waarmee correcties van de
afbeelding kunnen worden uitgevoerd. Na het ingeven van de ijkpunten, wordt een
polynoom-fit automatisch berekend. Zowel grafisch als numeriek kan het verloop
van deze functies direct worden gevolgd en ook eenvoudig worden gewijzigd.
Figuur 7 toont een venster waarmee deze correctie polynomen tot stand komen.
In
mijn geval kon een correctiepolynoom, ten einde een equidistante hoogte
verdeling voor de Raynox lens, als
volgt worden verkregen:
Hierin
is:
hw = De werkelijke hoogte vanaf de horizon [Radialen]
hm = De gemeten hoogte
zoals verkregen met de fish-eye lens [Radialen]
Let
overigens op de laatste term, de offset (0.00709…) , Dit is de waarde in
hoogte die de lichtende rand van de foto (zie figuur 4) afwijkt van de
werkelijke horizon.
Overigens is het ook van belang dat er GEEN gebruik wordt gemaakt van de
zoomfunctie wanneer de bovenstaande formule wordt toegepast.
Fig. 7: Detail van
het rekengedeelte van FESA
Behalve
de correcties op hoogte en azimut, zal het vaak ook wenselijk zijn te corrigeren
op kleurfouten en vignettering:
Kleurfouten:
Kleurfouten ontstaan voornamelijk door chromatische aberratie van het
lenzenpakket van de fish-eye en camera objectieflens. Het behoeft waarschijnlijk
geen betoog dat deze kleurschifting het grootst is, naarmate de afbuiging der
stralengang ook het grootst is. Hierdoor wordt inderdaad waargenomen dat de
horizon wordt gevormd door een iets blauwe buitenrand gevolgd door een rode
binnen rand die iets meer naar binnen is gericht. Dit aspect is natuurlijk ook
een kwaliteitseigenschap van de gebruikte fish-eye lens en zal onder normale
omstandigheden niet meer zijn dan een paar pixels verschuiving geven in de
digitale afbeelding.
Testen tonen aan dat hierop enigszins te corrigeren is. Misschien een beetje;
proefondervindelijk experimenteren, maar het resultaat laat wel een verbetering
zien.

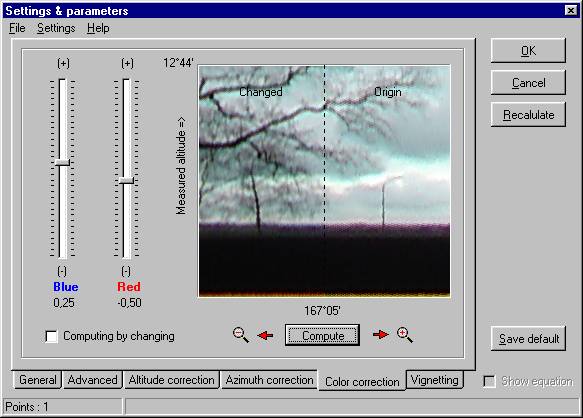

Fig 8: Correctie op kleurfouten
De
rechterzijde van de afbeelding van Figuur 8 toont het originele beeld, terwijl
dit aan de linkerzijde is bewerkt op de correctie van kleurfouten. (Let op het
verschil in rood ter plaatse van de horizon).
Vignettering:
Zoals besproken wordt de horizon donkerder afgebeeld dan het gedeelte van de
hemel wat meer naar het zenit is gelegen. Hierdoor zullen details aan de horizon
moeilijker waarneembaar zijn. Wanneer dit ongewenst is kan worden getracht de
intensiteit van de betreffende pixels te verhogen. Ook hier staat een
polynoomfunctie (zoals besproken voor de equidistante correcties) ter
beschikking. Belangrijk is het om de intensiteit niet te overdrijven. Ook hier
gaat het om een beperkende correctie. In de gemaakte foto is immers geen
onbeperkte beeldinformatie beschikbaar. Het gevolg is een grijszweem bij
overmatige correctie.
Wanneer (experimenteel) naar een optimum wordt gezocht kan het resultaat uitzien
als weergegeven in figuur 9: (De linkerzijde van de afbeelding laat door
correctie meer details zien, maar geeft ook een meer doffe afbeelding)

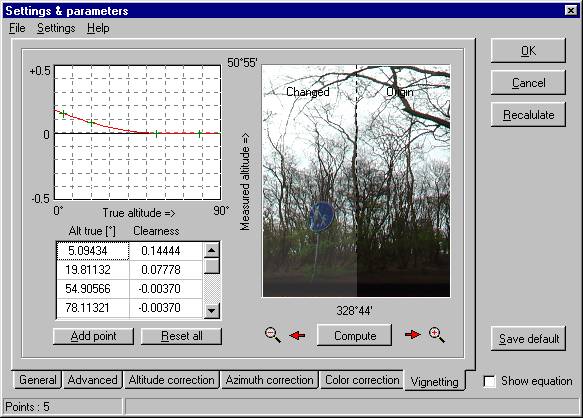

Fig 9: Correctie op vignettering
Meer
mogelijkheden met FESA:
Een ander aspect is dat het nu mogelijk is om de hoeveelheid
"daglicht" te berekenen. Nu de afbeelding equidistant in hoogte en
azimut is gecorrigeerd dient slechts te worden uitgezocht wat hemel is en wat
omgeving. Kortom, het komt erop neer dat in feite de horizon zal moeten worden
afgetast (zie tevens artikel "Hemelscanner”) teneinde het aantal
“lucht”pixels tegenover het aantal “omgeving” pixels te bepalen. Het
totaal oppervlak van de vrije hemel gedeeld door het totale oppervlak van de
scan is een maat voor het invallende (diffuus) daglicht. Mijn voorlopige
experimenten wijzen uit dat het maken van geschikte foto’s hiervoor
eenvoudiger zijn uit te voeren onder een vrij heldere (egale) stratus bewolking.
Vooral bij een heldere hemel met een zeer transparante blauwe lucht is het van
belang om direct invallend zonlicht in de lens te vermijden. Maar ook het
circumsolaire licht dat hoog in de atmosfeer wordt verstrooid geeft snel
aanleiding tot hinderlijke overstraling. Ofschoon de foto van figuur 6 is
genomen bij heldere lucht, is de overstraling beperkt daar de Zonnestand die dag
laag bleef. De foto is gemaakt rond half februari.
Wanneer met enig experimenten met de juiste contrastkleuren en e.v.t. enige handmatige correcties berekent FESA het contrast tussen hemel en omgeving als een duidelijke scheiding.Het resultaat ziet er dan als volgt uit.

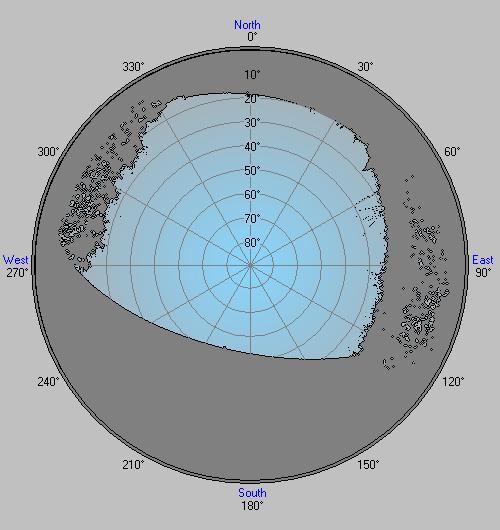

Fig 10: Dezelfde scan als figuur 6 maar in
contrast tussen hemel en omgeving
ASTRONOM
Naar believen kan dit contrastbeeld
of de equidistante afbeelding zelf (zoals figuur 6) vanuit FESA worden
overgedragen naar het planetariumprogramma ASTRONOM. De stand van de planeten
alsmede de baan van de Zon langs de hemel worden dan automatisch in de
afbeelding geprojecteerd.

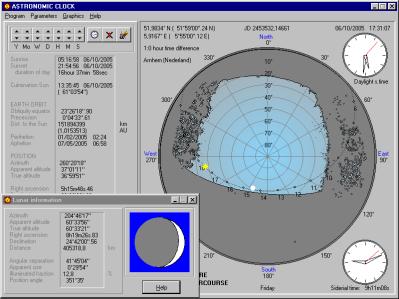

Fig 11: De scan wordt gebruikt in het
planetarium programma ASTRONOM
TABULAE
SOLIS
Tabulae Solis is een zelfstandige applicatie om de inval van zonlicht en
tevens de elektrische opbrengst in kWh op zonnepanelen te berekenen. Een
belangrijk gegeven is o.a. goede informatie over de lokale horizon. Vaak zijn
panelen opgesteld op gebouwen die zich vaak in stedelijke omgevingen bevinden ,
waarbij er vrijwel altijd een zekere mate van lichtonderschepping is.
Fig 12: De scan wordt gebruikt in het pogramma
TABULAE SOLIS
TOT
SLOT:
FESA is bedoeld als een aanvulling
op het planetariumprogramma ASTRONOM en TABULAE SOLIS . Voor ASTRONOM kan
zodoende de zichtbaarheid op hemellichamen
als Zon, maan en planeten kan worden bepaald. Voor TABULAE SOLIS is FESA is
bedoeld om de invloed van de lokale horizon mee te rekenen in de
opbrengstberekeningen van PV- zonnepanelen. Verder maakt de combinatie van de programmatuur
zich ook nuttig voor de bepaling van invallend
daglicht bij o.a tuinaanleg en overal waar men geïnteresseerd is naar de
hoeveelheid invallend zonlicht.
Links
Raynox : |
|
Sony : |
|
Download: |
|
Download: |
|
Download: | TABULAE SOLIS |
Wageningen , 25
juni 2005
Bijgewerkt (Rev. 1) : 30 december 2008
Bijgewerkt (Rev. 2) : 28 november 2010
Bijlage 1
Bijlage 2 : Werktekening Adapter Raynox DCR-CF-185 PRO / Camera SONY DSC HX1 :
